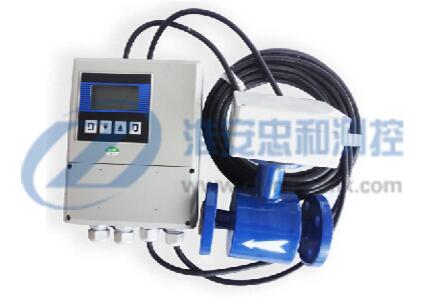

分體式電磁流量計廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環(huán)保、水利水工、鋼鐵、石油、制藥等工業(yè)領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

工作原理
分體式電磁流量計流量顯示 4行中文液晶，直接顯示正反向流量及百分流量、流速等數據
精度等級:優(yōu)于0.5%
參數設置 通過面板上的按鍵或直接設置各項參數：流量顯示單位、輸出信號量程及脈沖當量值、零點調整、阻尼時間等
輸出信號
電流輸出:4-20mA
頻率輸出:有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA
無源脈沖:高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載
        電流≤50 mA
通訊接口:RS485
防護等級:IP65
防爆等級:Exd(ib)ibqIIBT5
工作電源:直流24V或交流220V

技術參數
◆公稱通徑：DN6-DN2200
◆測量介質：各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6-4.0MPa
◆環(huán)境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
◆橡膠材質襯里≤65℃
◆儀表精度：管道式0.5級、1.0級；
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
◆分 離 型：傳感器IP68(水下5米，僅限于橡膠襯里)
◆轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA
