在絕緣接頭和接地電池良好的情況下,工作站內(nèi)設(shè)施電位應(yīng)該為自然電位,即便是鋅接地電池漏掉一部分電流,站內(nèi)設(shè)施電位可能會(huì)有所下降,但不會(huì)低于-0.90VCSE。在絕緣接頭處,電位有可能接近-5V CSE。如果站內(nèi)設(shè)施電位低于-0.90VCSE,就需要考慮鋅接地電池是否短路,或者絕緣接頭是否性能不良。同時(shí)還需要分析有沒(méi)有通過(guò)其他路徑短路的可能。絕緣接頭短路可能會(huì)造成電源輸出加大,如果參比電極靠近絕緣接頭,為了使參比電極能夠達(dá)到要求的電位,恒電位儀輸出會(huì)增大很多,有可能使該陰極保護(hù)的保護(hù)距離加大。如果絕緣接頭漏點(diǎn)的情況非常嚴(yán)重,在有陰極保護(hù)工作站的情況下,斷點(diǎn)電位有可能比通電電位更負(fù)。

原因是接地設(shè)施漏電,造成參比電極附近的電場(chǎng)變負(fù)。突然斷電的時(shí)候地電場(chǎng)電位恢復(fù)到正常的狀態(tài)中,即正向偏移,帶動(dòng)參比電極處電位上升,造成參比電極與管道電位差增大。

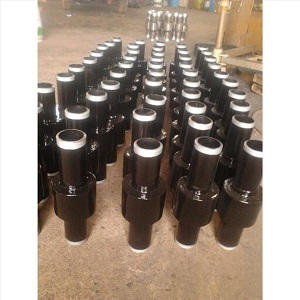

二.絕緣接頭的失效或漏電問(wèn)題

  絕緣接頭的失誤效應(yīng)或者漏電,絕緣接頭在使用一段時(shí)間以后質(zhì)量出現(xiàn)問(wèn)題,絕緣零件出現(xiàn)損害或者變質(zhì)現(xiàn)象導(dǎo)致法蘭喪失絕緣性能,從而使管道的陰極保護(hù)電流也不再有限制?；蛘呤禽斔偷慕橘|(zhì)中存在一些電解質(zhì)使絕緣接頭導(dǎo)通而失去絕緣性能。根據(jù)以上所描述的原因管道的漏電點(diǎn)只會(huì)發(fā)生在被保護(hù)管道與非保護(hù)管道的交叉點(diǎn)上或者是在被保護(hù)管道的絕緣接頭處。因此在檢查維修的過(guò)程中,需要查找管道的漏電點(diǎn)的時(shí)候就帶有了以上情況的局限性。但是如果施工的環(huán)境中地下管網(wǎng)非常復(fù)雜的時(shí)候,比如,被保護(hù)管道與多條其他管線有交叉穿越的地方就會(huì)導(dǎo)致查找漏電點(diǎn)的工作非常困難。所以,陰極保護(hù)的系統(tǒng)的維護(hù)檢修工作要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況進(jìn)行反復(fù)的測(cè)量與多方位的檢查進(jìn)行綜合判斷才能找到真正的漏電點(diǎn)。
