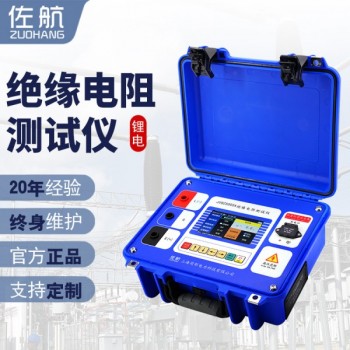

儀器簡介

進行變壓器鐵芯的絕緣電阻試驗主要是為了分析鐵芯與其緊固件連接的絕緣情況，能有效發現鐵芯是否存在與緊固件短路或者接地故障。

絕緣電阻是指在絕緣結構的兩個電極之間施加的直流電壓值與流經該對電極的泄漏電流值之比。

絕緣電阻測試是測試和檢驗電氣設備的絕緣性能的比較常規的手段, 所適用的設備包括電機、變壓器、開關裝置、控制裝置和其他電氣裝置中繞組、電纜以及所有的絕緣材料。同時也是高壓絕緣試驗的預備試驗, 在進行比較危險和破壞性的實驗之前,進行絕緣電阻的測試,可以提前發現絕緣材料的比較大的絕緣缺陷, 并提前采取相應的措施, 避免完全破壞被試物的絕緣。

通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、電纜等），技術人員就可以及時發現設備缺陷，隔離并修復發生故障的部件。

評估絕緣性能的主要參數之一就是絕緣電阻值，它是電氣設備和電氣線路zui基本的絕緣指標。

絕緣電阻測試方法由被測設備類型和測試目的所確定。除簡單的短時測試絕緣電阻外，在帶有繞組或電介質材料的被試物或電容的測量中,吸收比和極化指數是判斷其絕緣特性非常重要的指標。

功能特點

1. 采用工業級5寸彩色液晶屏，分辨率高達800×480。

2. 具備6個固定電壓量程：100V、250V、500V、1000V、2500V、5000V。自定義電壓模式50V～5000V連續可調，步進電壓10V。

3. 輸出短路電流2mA；且1mA、2mA可調。

4. 連續輸出功率27W。

5. 具備獨立放電電路，測試完成后可對試品快速放電。

6. 具備試品擊穿保護功能及燃弧模式；可持續工作在擊穿燃弧模式，以便于定位絕緣薄弱點位置。

7. 具備絕緣電阻IR、吸收比DAR、極化指數PI、步進電壓SV測試功能。

8. 支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。

9. 具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。

10. 具備硬件濾波器及可設置的軟件濾波器，大大提高儀器的抗干擾性能。

11. 各種測試模式下的測試時間獨立保存互不影響，便于下次使用。

12. 具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。

13. 具備藍牙通訊功能。

14. 標配大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態；配備可更換電池的電池盒。

技術參數
